ProfiSpeed Cube-Serie

• bei der Profispeed Cube handelt es sich um eine 5- Achsmaschine mit
schwenkbarer Spindel und Rundtisch, die für großvolumige Bearbeitungsaufgaben

• mit höchster Dynamik konzipiert ist.

• Die Maschine ist hochsteif, dynamisch und präzise und verbindet alle diese
Eigenschaften auf ideale Weise.

• Öl-Nebel-Absaugung, komplette Gehäusedämmung (auch Dach ) zur Reduzierung
der Geräuschemission sowie gute Zugänglichkeit unterstreichen nachhaltig das
Maschinenkonzept für die Zukunft.

• Die Maschine ist für Front- und Dachbeladung ausgelegt, wobei das Dach der
Maschine pneumatisch geöffnet und geschlossen werden kann.

• Frässpindeln mit bis 20KW und HSK63 sind einsetzbar.

Bilder

ProfiSpeed Cube-Serie geschlossen

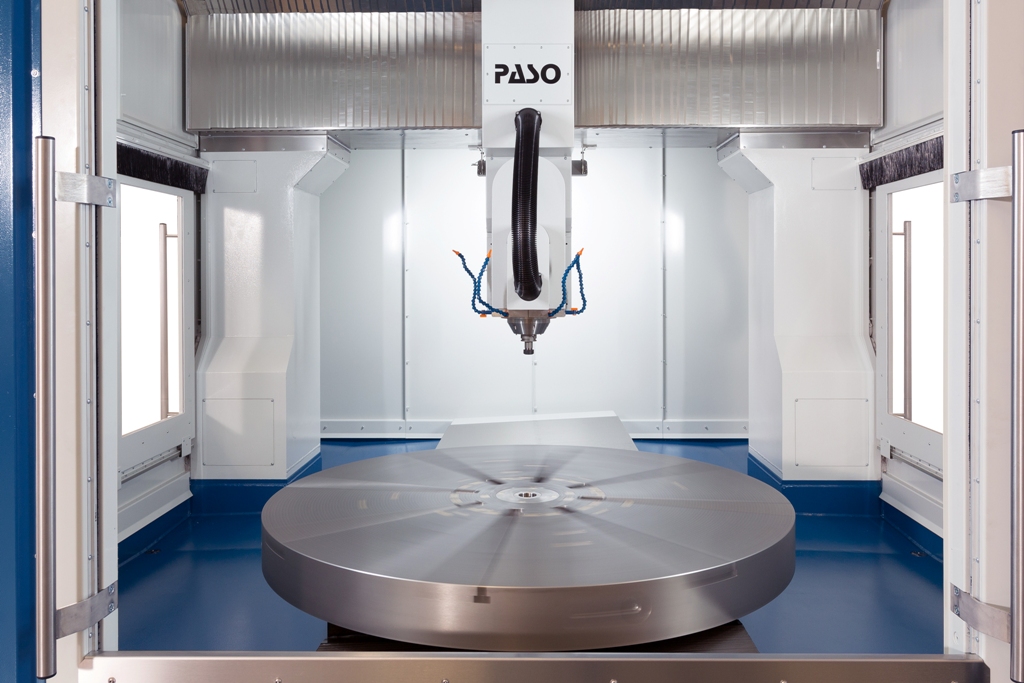

ProfiSpeed Cube-Serie offen

Video

Technische Daten

Aktuelle Ausbaustufe:
• Verfahrbereich X-Achse: 2000 mm
• Verfahrbereich Y-Achse: 1500 mm
• Verfahrbereich Z-Achse: 650 mm
• Abmaße: 3.270x 4.615 x 3.830 mm
• Gewicht: 18 T
• Antrieb: Heidenhain
• Steuerung: Heidenhain iTNC530
• Frässpindel: IBAG HF 170, HSK A63
30 kW, 17.000 U/min.
• schwenkbare Spindel
• Howimat CNC125
• Schwenkbereich: +/- 100°
• Wiederholgenauigkeit: +/- 0,001°
• Rundlauf Genauigkeit: +/- 0,0015 mm
• Planlauf Genauigkeit: +/- 0,0015 mm
• Teilgenauigkeit: +/- 0,002°
• Rundtisch SKH-NC8/T/116
• Ø: 1450 mm
• Meßsystem: RCN 2580, absolut
• max. Werkstückgewicht: 600 kg
• Teilgenauigkeit: +/- 2,5“
• Wiederholgenauigkeit: ~+/- 0,5“
• Nennmoment gekühlt: ca. 1.600 Nm
• Spitzenmoment: 4.800 Nm
• max. Drehzahl: 700 U/min.
• Maschinendach: zweiteilig
• pneumatisch
• per Knopfdruck öffnen- und schließbar
• für Kranbeladung von oben
• Schwerkraftreinigungsanlange für Nassbearbeitung
• Filtermedium: Flies
• Filterung von: emulierten Ölen und Vollölen
• Emulsionsmenge: 100 l/min.
• Vollölmenge: 50 l/min.
• Behälter Fassungsvermögen: 330 l
• Gesamtleistung: 0,42 kW
• akustischer Druck: unter 70 dbA
• ausgelegt für Nassbearbeitung
• im Unterbau integrierte Ablaufkanäle
• 4 Düsen für Nassbearbeitung an der Z- Achse
• Belademöglichkeit von vorne
• seitliche Fensterelemente, öffenbar
